一.旋片式真空泵
旋片式真空泵是工業應用最廣泛的一種機型。 旋片式真空泵主要是利用它的轉子以一定的偏心距裝在泵殼內并與泵殼內表面的固定面靠近，在轉子槽內裝有兩個（或兩個以上）旋片，當轉子旋轉時旋片能沿其徑向槽往復滑動且與泵殼內壁始終接觸，此旋片隨轉子一起旋轉，可將泵腔分成幾個可變?nèi)莘e，以獲得真空的一種變?nèi)輽C(jī)械真空泵。旋片式真空泵屬于低真空泵。它可以單獨使用，也可以作為其他高真空泵或超高真空泵的前級泵。

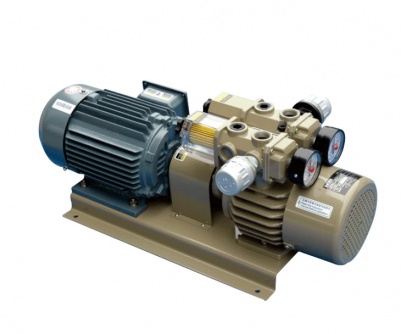

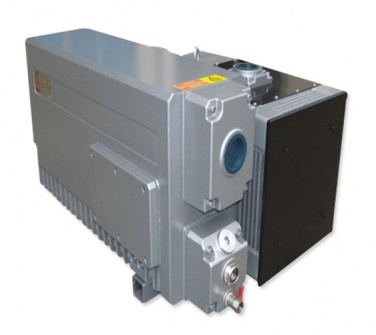

（臺冠單級旋片真空泵） （臺冠雙級旋片真空泵）
1.雙級旋片真空泵主要由泵體，轉子，旋轉葉片，端蓋，彈簧等組成。雙級泵的極限壓力為6×10-2～1×10-2Pa，一種單級泵可達4Pa左右，另一種單級泵為50～200Pa左右。當轉子偏心地安裝在旋轉葉片泵的空腔中，轉子的外圓周與泵室的內表面相切（兩者之間存在小的間隙），并且兩個帶有彈簧的轉子葉片布置在轉子槽將定子分成兩個工作室（高低工作室），旋轉時，兩級旋片真空泵使旋轉葉片的頂端與泵室的內壁保持接觸。離心力和彈簧的張力，以及轉子的旋轉驅動旋轉葉片沿著泵室的內壁滑動，使得先進工作室的容積周期性地膨脹到吸氣，并且下部工作室周期性地減少以壓縮氣體，并且排氣閥的排氣被氣體和油的壓力推動以獲得真空。
2.單級旋片式真空泵是一種油封式旋轉機械真空泵，可以單獨使用，也可以作高真空的前級泵，即可以和增壓泵、油擴散泵組成機組。作為單級旋片式真空泵只有一個工作室，它主要由定子、轉子、旋片組成。轉子偏心地置于定子內。轉子梢中裝有兩塊旋片，兩旋片之間裝有彈簧。依靠彈簧的彈力和泵旋轉時的離心力使旋片緊貼于泵壁。當轉子在定子內旋轉時，吸氣空間的容積逐漸增大而把被抽空問中氣沐吸入吸氣空間。同時排氣空間的容積逐漸縮小，將前一周期已吸入的氣體壓縮，當氣體壓力足夠高，即大于油的重力和閥片彈力之和時，被抽氣體頂開排氣閥，穿過油層由排氣管排出。
二、定片式真空泵
定片式真空泵的結構和旋片式真空泵的結構有著極為相似，只是在不同在于虛擬空間的隔離以及產生做功的原理不同。在泵殼內裝有一個與泵內表面靠近的偏心轉子，泵殼上裝有一個始終與轉子表面接觸的徑向滑片，當轉子旋轉時，滑片能上、下滑動將泵腔分成兩個可變?nèi)莘e。
特點：定片式真空泵抽速較小，有單級、雙級之分，雙級泵的極限真空可達10-1Pa。泵的結構簡單、使用壽命較長和檢修容易。

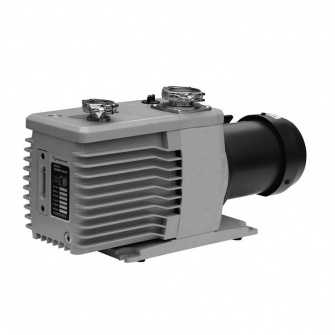

（臺冠定片式真空泵）
三、余擺線式真空泵
余擺線真空泵的轉子與泵腔的型線均為“余擺線”。目前真空行業中廣泛使用的油封式機械真空泵大多是中、小型的旋片泵和中、大型的滑閥泵。在泵腔內偏心裝有一個型線為余擺線的轉子，它沿泵腔內壁轉動并將泵腔分成兩個可變?nèi)莘e。泵的動平衡性好，所以泵運轉較平穩、振動亦小，轉速可以提高，可以做到尺寸小、抽速大，適合發展為大抽速的機械真空泵。
特點：由于吸氣管路短而粗，有利于提高低壓力下的抽速。因此，在低壓范圍內（1～l00Pa）余擺線泵的抽速特性曲線優于滑閥泵。余擺線泵適應較高溫度的工作環境，可以通過溫控裝置使泵腔保持較高溫度（即成為余擺線熱泵），用來抽除大量的可凝性水蒸汽。
四、滑閥式真空泵
滑閥真空泵為前級泵串聯組成的真空機組。通過真空繼電器或電接點壓力表，來實現羅茨泵滑閥泵的自動啟閉，自動過載保護。整套機組安裝在一個機架上，配以管道、閥門、電器操作控制箱、冷卻水管系統。機組結構緊湊，使用方便。在偏心轉子外部裝有一個滑閥，轉子旋轉帶動滑閥沿泵殼內壁滑動和滾動，滑閥上部的滑閥桿能在可擺動的滑閥導軌中滑動，而把泵腔分成兩個可變?nèi)莘e。
特點：滑閥式真空泵的抽氣原理與旋片泵相似，但兩者結構不同。滑閥式真空泵是利用滑閥機構來改變吸氣腔容積的，故稱滑閥泵。
五、多室旋片式真空泵
多室旋片式真空泵與單級或雙級旋片式真空泵的工作原理是一樣的。不同點在于:它是在一個共同基體內裝有由同一電機拖動的若干個獨立工作室(單級旋片式真空泵)，每一個獨立工作室在整個抽氣過程中能互不干擾地直接對一個容器進行抽氣。所以稱它為多室旋片式真空泵。
以上就是常用不同的油封式真空泵分類及各有不同的特點。
